Для снятия первичной намагниченности образца в зоне воздействия "оживляющим" электромагнитным полем, модуль Е14-440 программно формирует пакет размагничивающих импульсов синусоидального тока с линейно спадающей амплитудой до ноля.  Затем формируется пакет синусоидальных импульсов тока, который участвует в процессе анализа. В результате, мы наблюдаем графики напряжений: верхний график - напряжение, снятое с катушек ИМА, а нижний график - ток на входе ИМА.

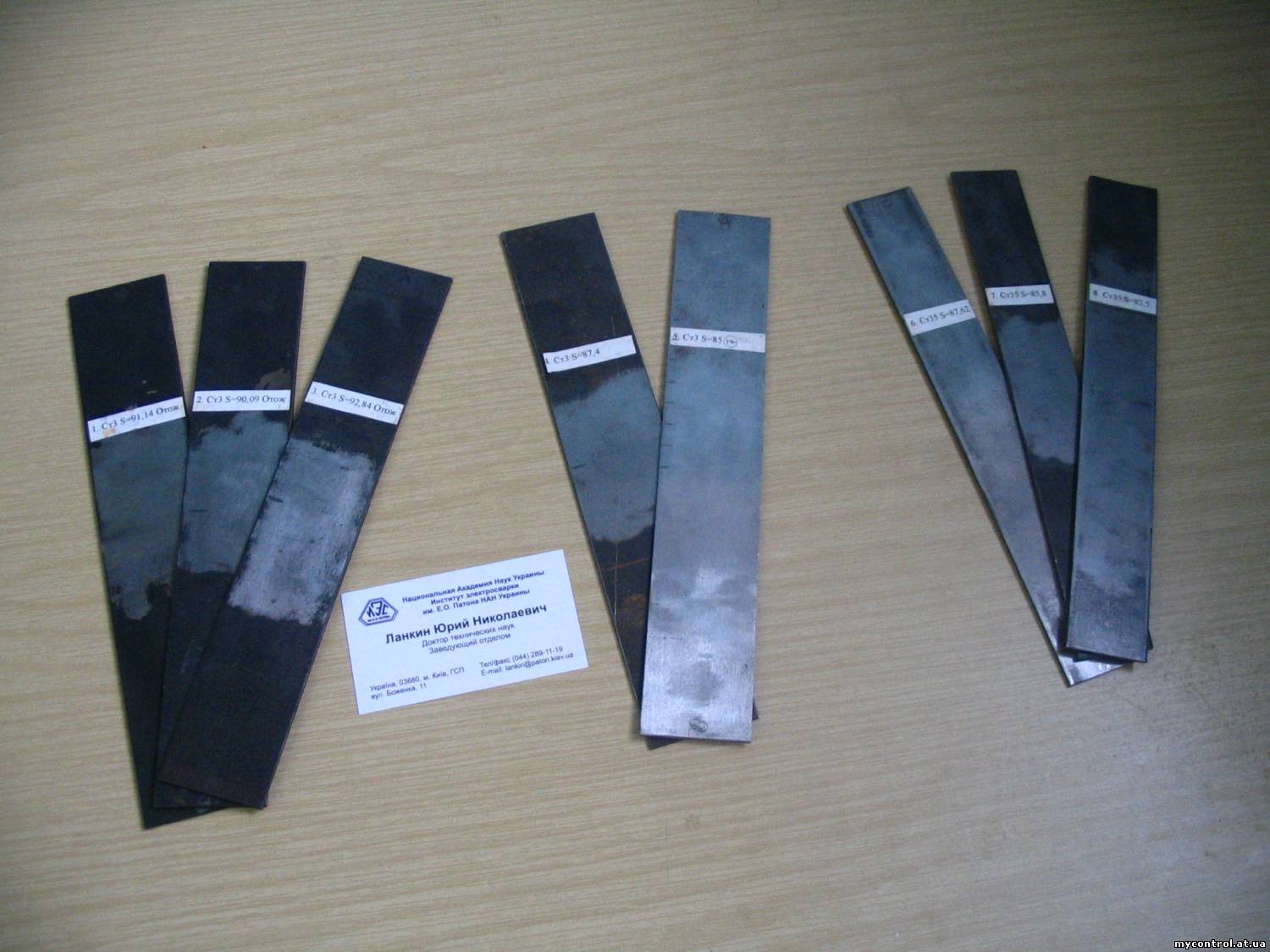

Для проведения исследований мы нарезали пять полосок из прокатного листа Ст3 толщиной 2 мм и шириной 42 мм, а также три полоски из листа Ст35 толщиной 3 мм и шириной 34 мм. Все образцы были вырезаны поперек направления прокатки.

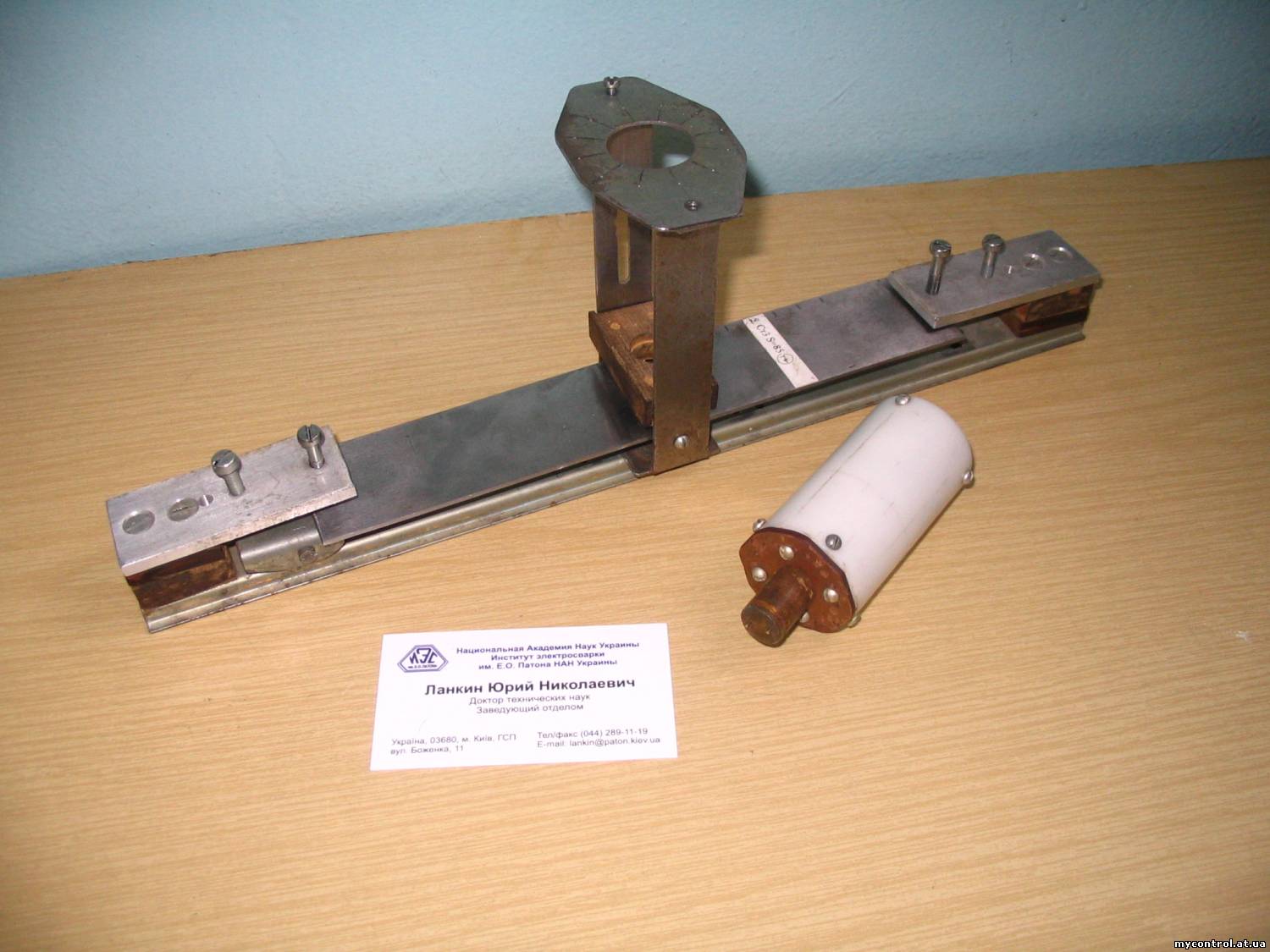

Изготовили небольшую конструкцию для создания механических напряжений для полосок определенной длины. Исследуемые стальные образцы зачищались в местах замеров от ржавчины с помощью абразивной насадки на дрель размером 40х20х6 тип Р120 до появления равномерного цвета "чистого" металла. Зачистка производилась круговыми движениями, чтобы не создавать явно выраженного направления механического воздействия на образец.

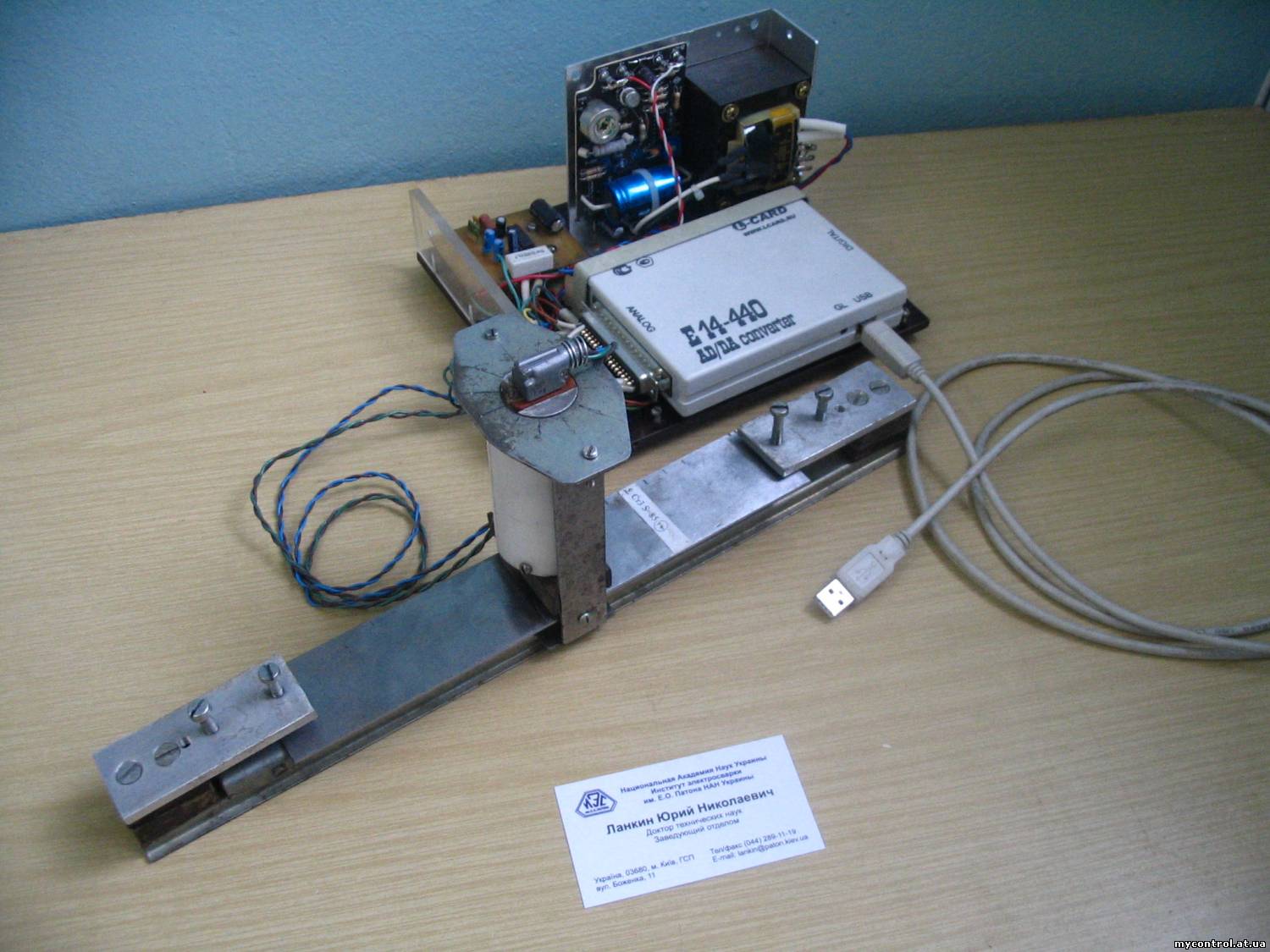

На фотографии изображена установка в сборе (без ноутбука), которая позволит нам получить первые представления о свойствах измеряемых параметров и их связь с теми или иными свойствами образца.

Нам необходимо будет проверить идентичность показаний датчика для разных точек поверхности одного и того же образца.

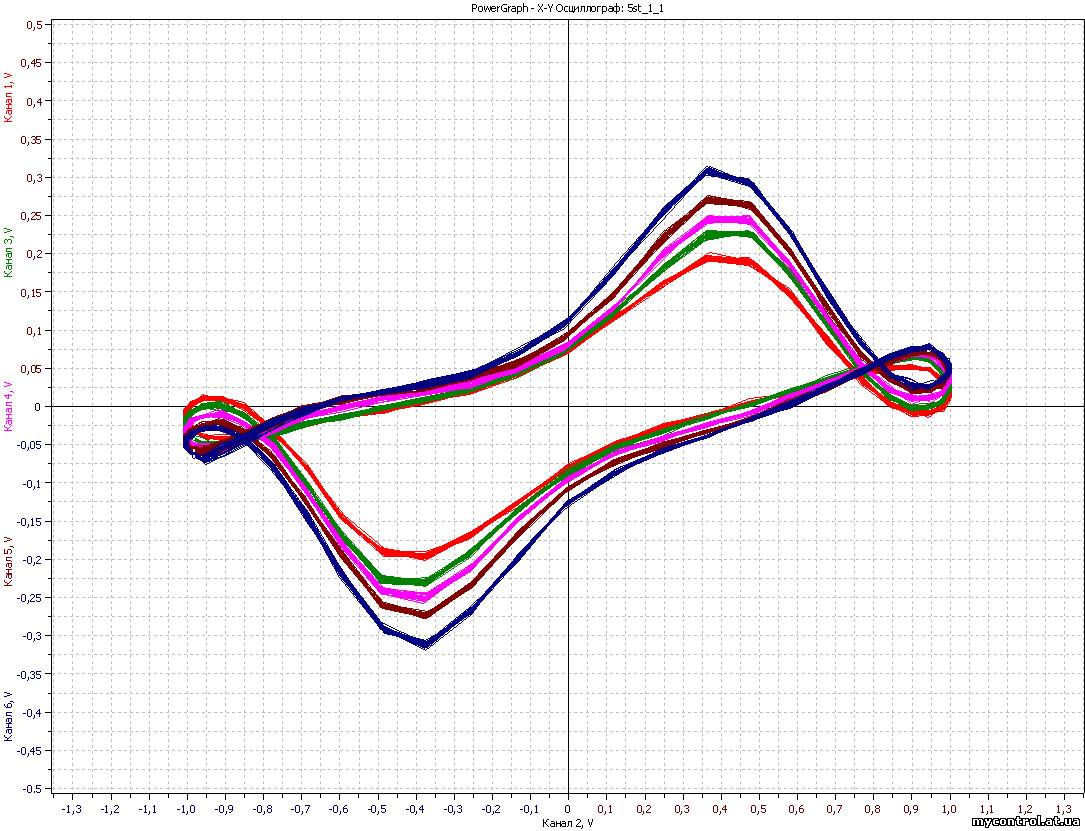

Для более наглядного представления о различиях сигналов для разных замеров предложен метод визуального анализа  фигур Лиссажу, которые получаются при размещении на графике по оси абсцисс значений входного сигнала ИМА (синусоиды), а по оси ординат - значений выходного сигнала ИМА. На рисунке видны различия результатов разных замеров.
